Projectcontext
HOB Aggregaten had tijdelijk onvoldoende engineeringcapaciteit om nieuwe ontwikkelprojecten uit te voeren, terwijl de productie van aggregaten door moest blijven lopen. Devoteq is ingezet als aanvullend engineeringteam en nam de uitwerking van meerdere projecten over. In de praktijk functioneerde Devoteq als verlengstuk van de engineeringafdeling van HOB.
Technische scope en aanpak
HOB Aggregaten ontwikkelt en produceert aggregaten voor flexibele stroomvoorziening, onder andere voor bouwplaatsen en netovername in woonwijken. Deze systemen worden aangesloten met zware vermogenskabels, die gestructureerd en veilig opgeslagen moeten kunnen worden.
Devoteq kreeg de opdracht om elektrisch aangedreven kabelhaspels te ontwerpen. In een vervolgstap is gevraagd om een waterdichte behuizing te ontwikkelen waarin twee kabelhaspels gemonteerd kunnen worden.
De kabelhaspels en de behuizing zijn volledig uitgewerkt in 3D in SolidWorks, op basis van door de klant aangeleverde 2D-informatie en maatvoeringen. Het ontwerp omvatte:
- Een waterdichte kast
- Geïntegreerde heftruck- en hijsvoorzieningen
- Openslaande deuren met slot.
- Constructieve inpassing van twee elektrisch aangedreven kabelhaspels
Devoteq leverde een volledig tekenpakket voor de plaatwerkdelen, geschikt voor directe productie door de staalconstructieleverancier van HOB. De klant heeft vervolgens zelf de eindassemblage en elektrische aansluiting verzorgd.
Behuizing van binnen
Proces en samenwerking
Deuren met slot
De afstemming met HOB Aggregaten en de betrokken leverancier verliep via korte communicatielijnen. Ontwerpkeuzes en constructieve uitgangspunten zijn tijdens het traject afgestemd, waardoor na oplevering van het tekeningenpakket direct gestart kon worden met productie.
Er was geen aanvullende engineeringinzet nodig aan klantzijde. Tijdens de productie zijn geen correctierondes of terugkoppelingen vanuit de werkplaats nodig geweest; alle onderdelen pasten conform ontwerp.
Een belangrijk aandachtspunt in het project was het doorgronden van de bestaande bouwmethodiek van HOB Aggregaten en het vertalen daarvan naar een plug-and-play oplossing. Dit vereiste nauwkeurige technische afstemming en consistente toepassing van de bestaande constructieve principes.
De kabelhaspels zijn modulair opgezet, waardoor schaalvergroting of aanpassing bij nieuwe aanvragen beperkt blijft tot hergebruik en doorontwikkeling van het bestaande 3D-model en tekenpakket.
Resultaat
Het resultaat is een robuuste, waterdichte en verplaatsbare kabelhaspelkast die direct inzetbaar is op bouwplaatsen of andere tijdelijke stroomlocaties. De oplossing draagt bij aan een gestructureerde kabelopslag en efficiëntere inzet van de aggregaten.
Het project laat zien dat Devoteq zelfstandig complexe werktuigbouwkundige ontwerpen kan uitwerken, inclusief volledige CAD-modellering, binnen korte doorlooptijden en met minimale belasting van de opdrachtgever.

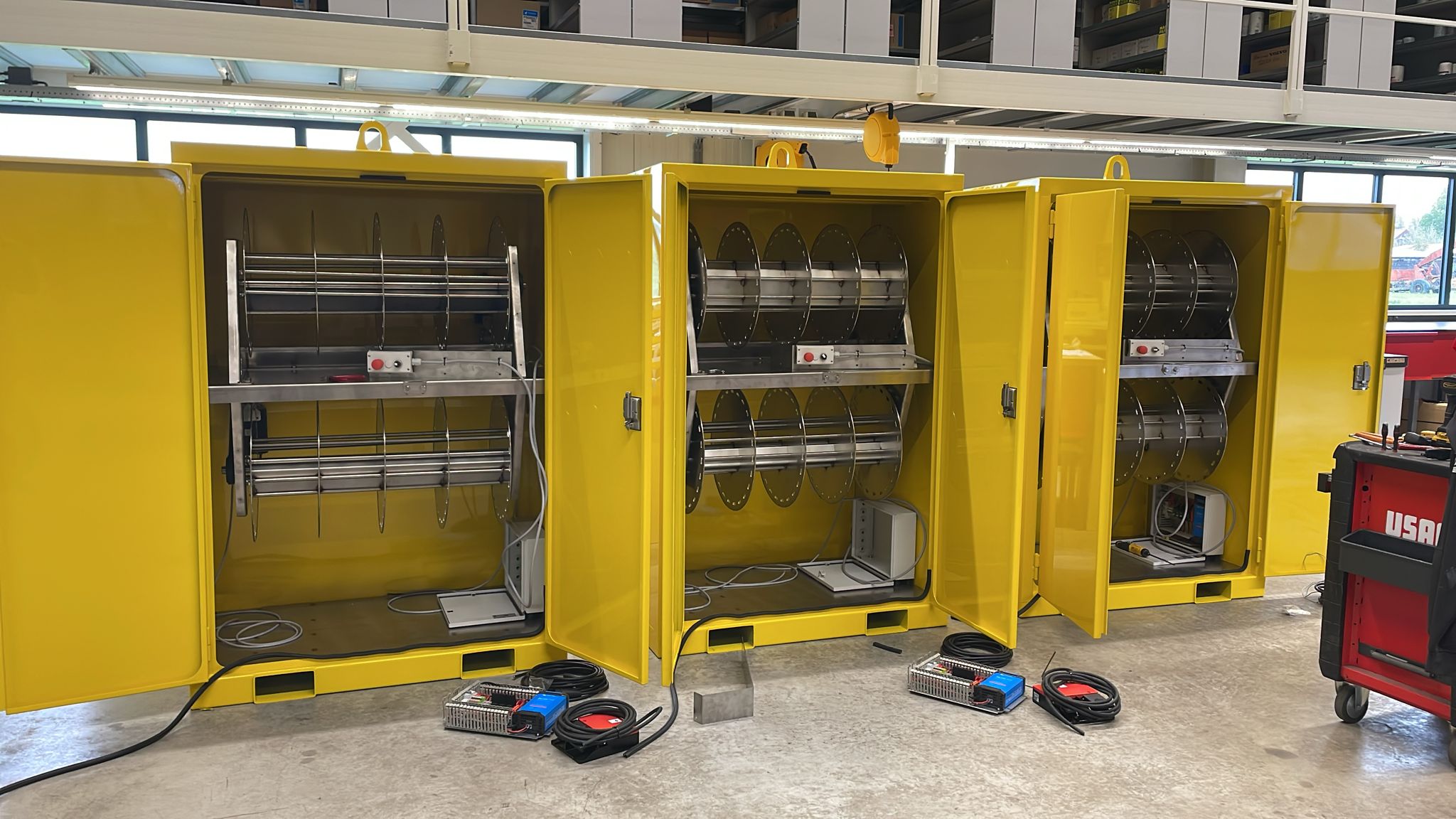

Resultaat van 3 waterdichte behuizingen
Ervaring betrokken engineer
Maarten, betrokken als engineer vanuit Devoteq, kijkt positief terug op de samenwerking. De directe communicatie, snelle besluitvorming en duidelijke technische kaders vanuit de klant maakten het mogelijk om efficiënt te werken en het ontwerp zonder vele iteraties richting productie te brengen.
